Le infrastrutture interrate sono una componente essenziale delle reti urbane e non solo. Condotte del gas, tubazioni idriche, cavi elettrici, infrastrutture in fibra ottica: una fitta trama di sottoservizi che corre a pochi centimetri dalla superficie, spesso senza che chi scava ne conosca l’esatta posizione. Proteggere queste reti da danni accidentali durante i lavori di scavo diventa allora una priorità tecnica, normativa e di sicurezza pubblica.
Le lastre di protezione e segnalazione per reti interrate – note anche come piastre segnalatrici, lastre copricavo o lastre di avvertimento per reti interrate – sono la risposta consolidata a questo problema. Elementi planari in materiale termoplastico, che vengono posati sopra le condotte a una determinata profondità, e svolgono una doppia funzione: segnalare visivamente la presenza del sottoservizio prima che la macchina lo raggiunga, e assorbire o distribuire l’impatto meccanico dell’attrezzatura da cantiere, proteggendo la tubazione o il cavo sottostante.
La crescente espansione delle infrastrutture energetiche, delle reti idriche e delle connessioni in fibra ottica sta aumentando la domanda di sistemi di protezione affidabili, resistenti e facilmente identificabili: l’estrusione di lastre tecniche in materiale termoplastico è una delle applicazioni più interessanti nel settore delle materie plastiche per infrastrutture.
Cosa sono le lastre di protezione per cavi e tubazioni interrate
Le lastre di protezione per reti interrate vengono posate nello scavo durante la fase di rinterro, sopra uno strato di ghiaia o sabbia che ricopre direttamente la conduttura o il cavo. La loro posizione tipica è a una distanza di 20-40 cm al di sopra del sottoservizio, nella zona di transizione tra il materiale di riempimento e il suolo sovrastante.
La funzione, come accennato, è duplice:
- Segnalazione visiva. Il colore della lastra – standardizzato in base al tipo di rete – è il primo avvertimento per l’operatore. Quando la benna dell’escavatore intercetta la lastra, l’operatore capisce immediatamente che al di sotto si trova un’infrastruttura sensibile e interrompe lo scavo meccanizzato per procedere diversamente. Si evitano così danni gravi e potenzialmente pericolosi, come la rottura di una condotta del gas o il taglio di un cavo elettrico ad alta tensione.
- Protezione meccanica. La rigidità e il profilo strutturale della lastra devono essere sufficienti ad assorbire o deviare l’impatto della benna, per proteggere la condotta sottostante dagli urti accidentali. È un requisito che dipende in modo diretto dalla scelta del materiale e dallo spessore del prodotto finito.
I colori più diffusi seguono convenzioni adottate a livello internazionale, sebbene le normative varino da Paese a Paese.
- Giallo: reti del gas
- Blu: acqua potabile
- Rosso: energia elettrica
- Verde o arancione: telecomunicazioni e fibra ottica
- Nero: utilizzo generico o con marcature colorate sovrapposte.
Su molte lastre vengono stampate scritte di avvertimento (“ATTENZIONE – GAS”, “CAVO ELETTRICO”, ecc.) e, in alcune versioni, vengono incorporati nastri traccianti metallici o filamenti conduttivi che consentono il rilevamento tramite metal detector anche quando la lastra è interrata a profondità notevoli.
Normativa di riferimento: UNI EN 12613 e standard internazionali
La UNI EN 12613, che disciplina i “Dispositivi di segnalazione visiva per cavi e tubazioni interrati”, è il riferimento normativo principale per le lastre di protezione e segnalazione visiva per reti interrate. Definisce i requisiti dimensionali minimi, le proprietà meccaniche, la resistenza chimica e le specifiche cromatiche dei prodotti, con l’obiettivo di garantire la riconoscibilità del dispositivo e la sua efficacia nel lungo periodo.
La normativa stabilisce anche i parametri che il materiale estruso deve rispettare: resistenza a trazione, allungamento a rottura, resistenza agli agenti chimici presenti nel terreno (idrocarburi, solfati, soluzioni alcaline), stabilità termica nell’intervallo tipico delle temperature sotterranee, e conservazione del colore nel tempo.
Oltre alla UNI EN 12613, in funzione del Paese di destinazione si applicano inoltre eventuali standard nazionali aggiuntivi relativi alla profondità di posa, alle larghezze minime della lastra rispetto al diametro del tubo protetto, e alle marcature obbligatorie.
Materiali per l’estrusione di lastre copricavo: HDPE, PP e PVC a confronto
La scelta del polimero è uno degli aspetti tecnici più rilevanti nella produzione di lastre per sottoservizi interrati. I principali materiali sono tre, ciascuno con caratteristiche specifiche che lo rendono più o meno adatto a determinati contesti applicativi.
HDPE (Polietilene ad Alta Densità)
L’HDPE è il materiale più diffuso per la produzione di lastre di protezione e segnalazione. Le ragioni sono strutturali: offre un’eccellente resistenza meccanica agli urti, mantiene le sue proprietà in un ampio intervallo di temperatura, è chimicamente inerte rispetto agli agenti normalmente presenti nel suolo e garantisce una durata di servizio decennale. La sua densità relativamente bassa (0,94–0,96 g/cm³) lo rende leggero e maneggevole in cantiere, riducendo così i tempi di posa. L’HDPE risulta inoltre particolarmente interessante per progetti orientati alla sostenibilità grazie alla possibilità di utilizzare materiale riciclato o proveniente da filiere post-consumo.
Le linee di estrusione per lastre in HDPE possono produrre spessori variabili – tipicamente compresi tra 1 e 3 mm per questa applicazione specifica – con larghezze che nelle configurazioni più avanzate raggiungono diversi metri, consentendo di ridurre il numero di giunzioni longitudinali durante la posa e migliorare la continuità della protezione.
PP (Polipropilene)
Il polipropilene è una valida alternativa all’HDPE, particolarmente apprezzato per la sua maggiore rigidità a parità di spessore, con una migliore resistenza meccanica agli impatti diretti. Il PP è compatibile con processi di coestrusione, per produrre lastre con strati differenziati: un nucleo strutturale ad alta rigidità e strati superficiali colorati o con proprietà specifiche (per esempio, con additivi UV o anti-impatto).
Le lastre in PP tollerano temperature di esercizio leggermente più elevate rispetto all’HDPE e presentano una buona resistenza agli agenti chimici, risultando adatte anche in contesti con suoli contaminati o con presenza di idrocarburi. Trovano impiego soprattutto in applicazioni dove la movimentazione e la posa in cantiere sono fattori rilevanti.
PVC (Polivinilcloruro)
Il PVC rigido viene scelto quando la rigidità strutturale è prioritaria rispetto alla flessibilità. È un materiale di facile estrusione, con costi di produzione contenuti, e si presta bene alla colorazione in massa grazie alla sua compatibilità con una vasta gamma di pigmenti.
Tuttavia, rispetto a HDPE e PP, il PVC presenta una minore resistenza agli stress termici ciclici che caratterizzano le zone climatiche con escursioni significative tra estate e inverno. Per applicazioni a lungo termine in suoli con pH estremi, la scelta del materiale va valutata con attenzione. Chiedi una valutazione tecnica a BG Plast per il tuo progetto.

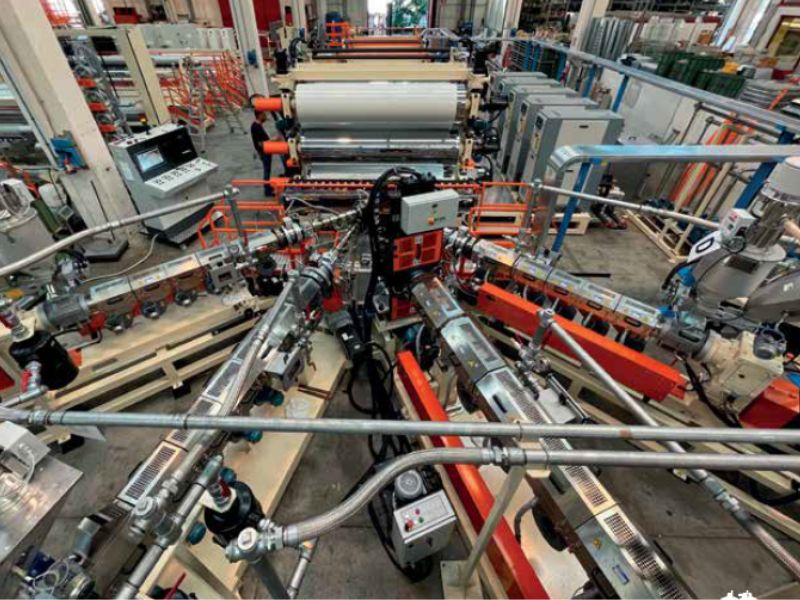

La calandratura secondo BG Plast: il cuore della linea di estrusione delle lastre copricavo
Il processo di estrusione delle lastre per reti interrate: variabili tecniche determinanti
La qualità di una lastra di protezione e segnalazione dipende in misura sostanziale dal processo di estrusione con cui viene prodotta. Le variabili tecniche che influenzano il prodotto finito sono numerose e strettamente correlate tra loro.
Controllo dello spessore
La costanza dello spessore lungo tutta la larghezza della lastra è un requisito critico. Variazioni localizzate creerebbero infatti zone di debolezza strutturale che possono cedere proprio durante un impatto. Le linee di estrusione per lastre termoplastiche sono equipaggiate con sistemi di controllo automatico dello spessore in linea – tipicamente basati su sensori a raggi X o infrarosso – che misurano in continuo il profilo trasversale della lastra e agiscono attraverso attuatori termici o meccanici, per correggere in tempo reale le deviazioni rispetto ai valori nominali.
Calandratura e finitura superficiale
Il materiale estruso passa attraverso un sistema di calandre che ne determina lo spessore definitivo, la planarità e la finitura superficiale. Per le lastre di protezione e segnalazione, la superficie può essere liscia o leggermente goffrata, in funzione delle specifiche del cliente o dei requisiti normativi. Alcune versioni prevedono un profilo sagomato – superfici ondulate o nervate – che ottimizza sia la resistenza meccanica della lastra che la percezione dell’impatto da parte dell’operatore di scavo.
La temperatura dei cilindri della calandra deve essere gestita con estrema precisione, perché influenza direttamente le tensioni interne del materiale, la planarità della lastra e le proprietà meccaniche finali. Le calandre di ultima generazione, come quelle di BG Plast, integrano circuiti di termoregolazione indipendenti per ciascun cilindro, con il massimo controllo del flusso di acqua o olio di raffreddamento.
Colorazione in massa e stabilità del colore
Le lastre per sottoservizi interrati richiedono una colorazione uniforme e stabile nel tempo, resistente sia alla luce UV (nelle fasi di stoccaggio e trasporto in superficie) che all’azione chimica del suolo. La colorazione si ottiene per dispersione di masterbatch pigmentati nel polimero base durante la fase di estrusione. La qualità e la concentrazione del masterbatch, così come la sua compatibilità con il polimero base, determinano l’uniformità della tinta e la sua stabilità a lungo termine.
Per le lastre destinate a mercati in cui si applicano normative cromatiche vincolanti, come accade per le reti del gas nella maggior parte dei Paesi europei, la corrispondenza al colore come da norma è un requisito che viene verificato in fase di collaudo.
Aggiunta di nastri traccianti
Come visto, alcune versioni di lastra copricavo possono integrare in fase di produzione uno o più nastri traccianti, costituiti da un film metallico (solitamente in alluminio o con anima in acciaio) accoppiato al materiale termoplastico. Questo consente la localizzazione elettromagnetica della lastra e, quindi, della condotta sottostante tramite strumenti di rilevamento di superficie, senza necessità di scavare. L’integrazione del nastro tracciante in fase di estrusione richiede una linea dotata di sistemi di alimentazione e tensionamento dedicati.
Le linee di estrusione BG Plast per lastre in HDPE e PP: capacità e configurazioni
BG Plast progetta e realizza linee di estrusione per lastre termoplastiche in HDPE, PP con configurazioni adattabili alle specifiche esigenze dei produttori di materiali per il settore delle reti interrate.
Progettiamo le nostre linee per garantire spessori costanti, accuratezza dimensionale e uniformità delle proprietà meccaniche lungo tutta la larghezza utile del prodotto. Per le lastre in HDPE, le configurazioni più avanzate consentono larghezze utili fino a 8.000 mm e produzioni che raggiungono 2.000 kg/h, con spessori in un ampio range che soddisfa anche le specifiche tipiche delle piastre segnalatrici per sottoservizi.
Il materiale viene distribuito sull’estrusore monovite TM – disponibile nelle versioni da TM35 a TM200, con rapporti L/D fino a 44 per i modelli con degasaggio sotto vuoto – dotato di vite e cilindro in acciai speciali (rispettivamente 41 CrAlMo7 e 38 CrAlMo7), con trattamento standard di nitrurazione e possibilità di rivestimento duro bi-metallico per lavorazioni con materiali particolarmente abrasivi o carichi con pigmenti ad alta concentrazione, come nel caso delle lastre colorate.
La calandra è il cuore della linea di estrusione. Siamo specializzati nella progettazione e costruzione di calandre per materiali termoplastici. I sistemi sviluppati consentono di lavorare spessori compresi tra 0,1 e 40 mm grazie a un controllo elettromeccanico di precisione sull’apertura dei cilindri.
Le principali caratteristiche comprendono:
- motorizzazione indipendente dei cilindri;
- controllo termico dedicato;
- elevata forza di chiusura;
- regolazione millimetrica dello spessore;
- uniformità dimensionale sull’intera larghezza utile.
Per produzioni speciali possono essere utilizzati cilindri sagomati in grado di conferire geometrie funzionali alla lastra durante il processo di estrusione.
La configurazione di ogni linea viene definita a partire dalle specifiche del prodotto finale: larghezza utile, spessore nominale, materiale o miscela, eventuale necessità di coestrusione per strati differenziati e requisiti di produttività. Accompagniamo i nostri clienti in tutte le fasi, dalla progettazione al collaudo in sede, fino all’avviamento presso lo stabilimento.
Dettagli millimetrici, caratteristiche tecniche e specifiche su misura: le linee di estrusione per lastre termoplastiche BG Plast sono realizzate secondo le tue esigenze di produzione
Durata nel sottosuolo e requisiti di stabilità a lungo termine
La stabilità a lungo termine della lastra copricavo è determinata dalla scelta del materiale. Una lastra interrata è esposta a condizioni ambientali che cambiano nel tempo: variazioni stagionali di temperatura, presenza di acqua e umidità, contatto con terreni a pH variabile, potenziale esposizione a idrocarburi o altri contaminanti nelle aree industriali.
L’HDPE e il PP, correttamente formulati con stabilizzanti appropriati, garantiscono durate di servizio nel sottosuolo che possono superare i 30–50 anni, mantenendo le proprietà meccaniche e la riconoscibilità cromatica entro i limiti normativi. Una caratteristica particolarmente importante per le infrastrutture di lunga durata, dove la lastra copricavo deve mantenere la sua funzione protettiva e segnaletica per tutta la vita utile della condotta.
La qualità del processo di estrusione è determinante: un materiale correttamente plastificato, con un profilo di temperatura ottimale lungo l’estrusore, produce una lastra con struttura molecolare omogenea, priva di stress residui, con proprietà meccaniche uniformi e una distribuzione ideale degli additivi funzionali. L’estrusione ottimale diventa affidabilità a lungo termine del prodotto finito.
Le tecnologie BG Plast per l’estrusione di lastre tecniche destinate alle infrastrutture
Le lastre di protezione e segnalazione per sottoservizi interrati sono prodotti apparentemente semplici, ma che richiedono una produzione ben definita per rispettare i requisiti normativi e garantire le performance attese nel tempo. La scelta del materiale – HDPE, PP o PVC – e la qualità del processo di estrusione sono le variabili che determinano l’efficacia reale del prodotto in cantiere e la sua durata nel sottosuolo.
BG Plast progetta e realizza per i produttori di piastre segnalatrici e copricavo linee di estrusione per lastre termoplastiche ideate per ottimizzare efficienza e durata del prodotto finito, con configurazioni scalabili in funzione delle esigenze produttive specifiche di ciascun cliente. Le geometrie speciali e funzionalità aggiuntive sono uno dei nostri punti di forza: lastre con nervature di irrigidimento, superfici antiurto, geometrie ad assorbimento dell’impatto, elementi sagomati per incrementare la resistenza meccanica.
Affidaci il tuo progetto e scopri come possiamo renderlo ancora più efficiente: chiedi ai nostri esperti.
